電動回流比控制器 HRRC-E型(TD型)
發布日期：2021-12-31

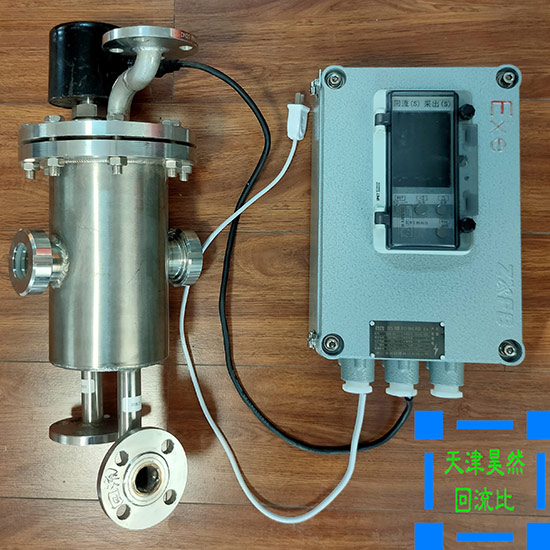

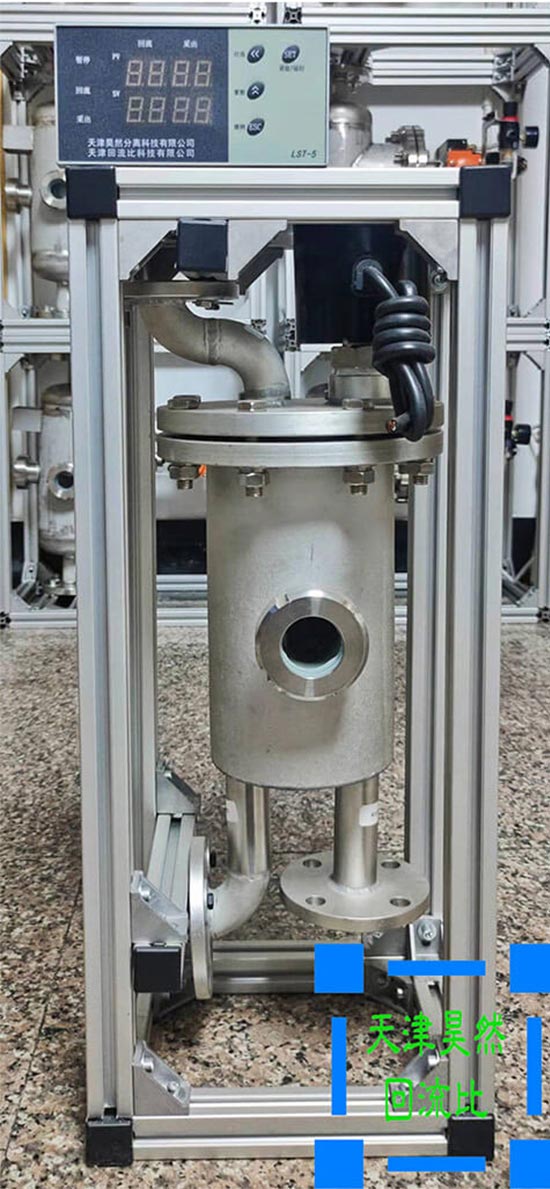

電動回流比控制器
HRRC-E型(TD型)
專利號：ZL 2018 2 1760368.8
HRRC-E型防爆電動回流比控制器，前身為天津昊然分離科技有限公司TD型防爆電動回流比控制器，是一種安裝于精餾塔塔頂冷凝器與精餾塔回流口之間，控制精餾塔回流比的自動化裝置。
其原理為：防爆磁頭內部線圈通電后產生磁力，吸引拉桿向上運動，拉桿向上運動時通過連桿結構拉動分液裝置擺動至采出斗，實現液體的采出;斷電后依靠拉桿及分液裝置自身重量，重新擺回至初始位置，實現液體的回流;循環往復，通過專用儀表控制電路的通斷時間，完成液體回流及采出的時間比例控制。
該設備的優勢在于能減輕操作工的勞動強度，直觀、易操控、易維護、運行可靠，可在任何時間段內任意調節回流量，能準確控制塔內回流量與采出量的比例。適用間歇式及連續式操作的常規精餾以及萃取精餾、恒沸精餾等特殊精餾過程。
結構圖及相關規格尺寸：
| 名稱 | 型號 | 筒徑 ?（mm） | 進料/回流/采出管徑（mm） | 尺寸 ?（H?x?W?x?L mm） |
| 電 ? ? ?動 ? ? ?回 ? ? ?流 ? ? ?比 ? ? ?控 ? ? ?制 ? ? ?器 | HRRC-E1 ? ? ?（TD-0.5） | DN125 | DN25 | ~ 500x180x180 |
| HRRC-E2 ? ? ?（TD-1.0，TD-1.5， ? ? ?TD-2.0） | DN150 | DN32~DN40 | ~ 550x200x200 | |
| TD-3.0 | DN200 | DN50 | ~ 600x250x250 |
適用范圍：溫度-20~100度，壓力-0.1~1.6MPa

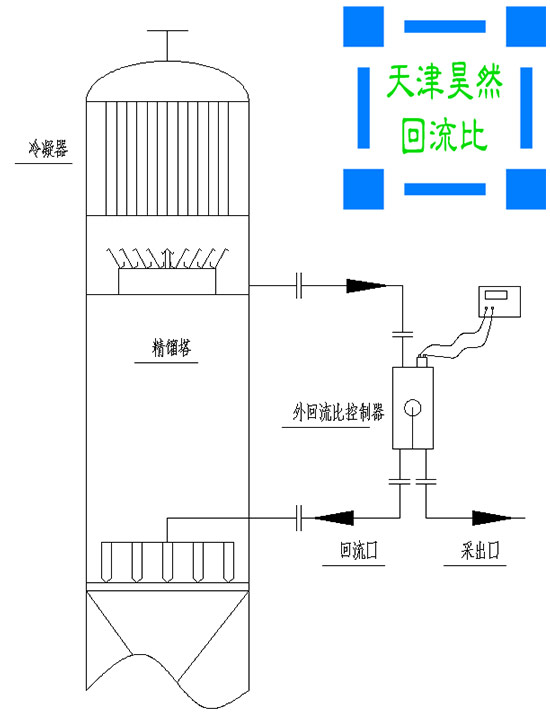

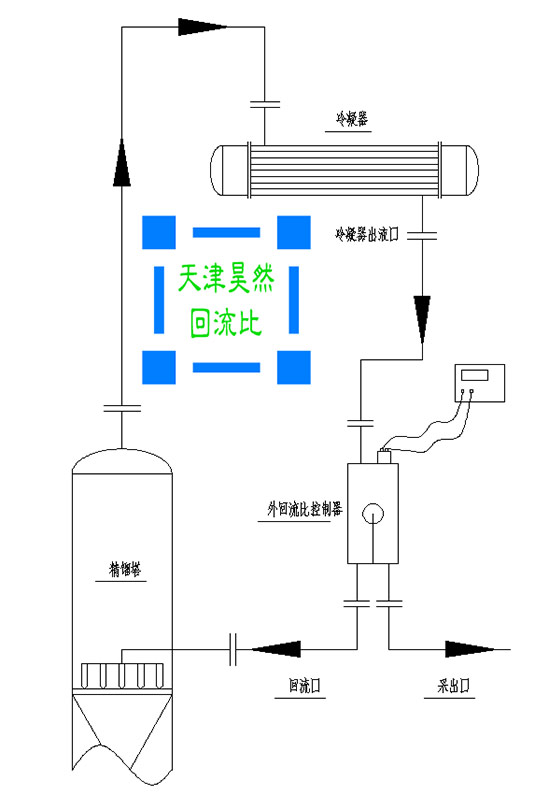

回流比控制器安裝示意圖：
